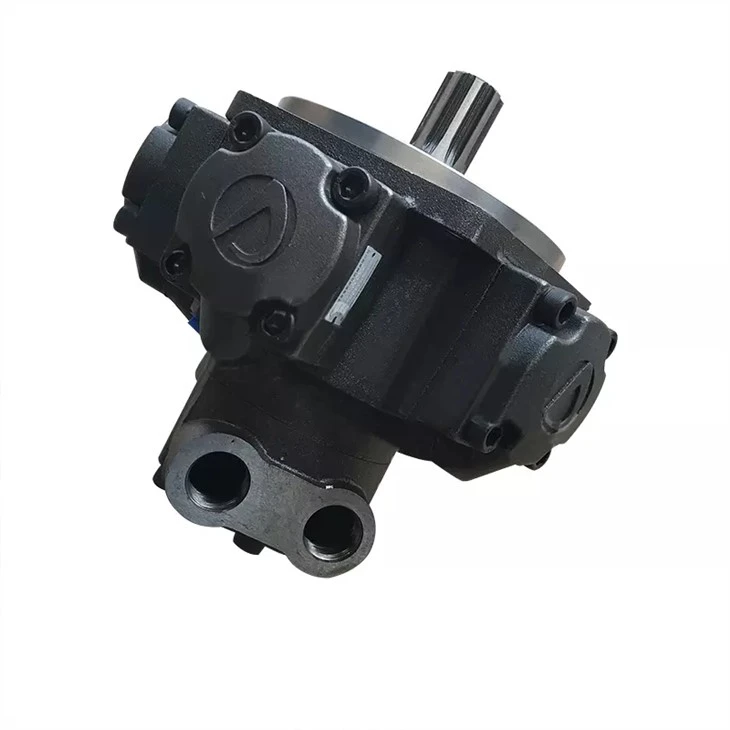

HMHDB100 Yüksek Torklu NHM8 Serisi NHM8-700

NHM8-1000 Intermot Beş Yıldızlı Radyal Piston

Hidrolik motor

HMB080/S/FM3/30/PL376

HMB080/P/FM3/30/PL376

HMB080/S/FM3/70/PL830

HMB100/P/FM3/70/PL717

HMB100/S/FM3/30/PL376

HMB100/P/FM3/30/PL376

HMB100/S/FM3/70/PL830

HMB100/P/FM3/70/PL717

MOTOR TİPİ MİL AÇIKLAMASI

HMB010 P*=Paralel kamalı mil Ø 40mm

HMB010 S*=İnvolute spline 13 dişli BS3550

HMB030/045 (H)S*=BS3550'ye göre 17 diş içeren spline

HMB030/045 (H)P=Paralel kamalı mil Ø 55mm

HMB030/045 (H)Z*=DIN5480'e göre kıvrımlı spline (G55x3x17x7y)

HMB045 Q*=Dahili kıvrımlı spline 21 diş - BS3550

HMB060/HMB080/HMB100 (H)P*=Paralel kamalı mil Ø 60mm

HMB060/080/100 (H)S*=BS3550'ye kadar spline14 diş içerir

HMB060/080/100 (H)Z*=DIN5480'e göre kıvrımlı spline (G70x3x22x7y)

HMB060/080/100 (H)Q*=BS3550'ye göre dahili kıvrımlı spline 24 diş

HMB060/080/100/125/150/200/

HMB270/325 T*=Uzun konik kamalı mil

HMB060/HMB080/HMB100/HMB270/HMB325 X*=Kısa konik kamalı mil

HMB125/150/200/270/325 (H)P1*=Paralel kamalı mil Ø 85mm

HMHDB125/150/200/270 ve 325 (H)P2*=Paralel kamalı mil Ø 100mm

HMB125/150/200/270/325 (H)S3*=BS3550'ye göre 20 diş içeren spline

HMB125/150/200 (H)S4*=200'de 16 diş içeren spline

HMHDB125/150/200, 270/325 (H)S5*=BS3550'ye göre 23 diş içeren spline

HMB125/150/200 (H)Z3*=DIN5480'e göre kıvrımlı spline (G85x3x27x7y)

HMHDB125/150/200 (H)Z5*=DIN5480'e göre kıvrımlı spline (G100x4x24x7y)

HMHDB125/150/200/270/325 (H)Q*=BS3550'ye göre dahili kıvrımlı spline 34 diş

HMHDB125/150/200/270/325 (H)X*=Kısa konik, kamalı mil

HMB270/325 + HMHDB270/325 (H)Z*=DIN5480'e göre spline (G100x4x24x7y)

HMHDB400 P*=İki kamalı paralel şaft Ø 100mm

HMHDB400 S*=BS3550'ye 23 diş içeren spline

HMHDB400 Z*=DIN5480'e göre kıvrımlı spline (G100x4x24x7y)

HMHDB400 Q*=Dahili kıvrımlı spline 31 diş - BS3550

HMHDB400 X*=Konik kamalı mil

HMB700 Z*=DIN5480'e göre kıvrımlı spline (G120x4x28x7y)

HMB010 Serisi

Boş=20 mm Ø iki, dört cıvata flanş bağlantı noktası

HMB030 Mono blok

Boş=Arka giriş bağlantı noktaları G 3/4" (BSPF)

F=Yan bağlantı noktası SAE 1" -4 Cıvata (UNC) flanşı

FM=Yan bağlantı noktası SAE 1" -4 Cıvata (Metrik) flanş

HMB045 Mono blok

Boş=Arka giriş bağlantı noktaları G 1" (BSPF)

D=Çift girişli bağlantı noktaları G 1" (BSPF)

HMB030/045 İki parçalı yapı (TPB)

Aşağıdaki ayrıntılara bakın

HMB060/080/100

F2=SAE 1", 4 Cıvata (UNC) flanşlar

FM2=SAE 1", 4 Cıvata (Metrik) flanşlar

S03=6-Cıvata (UNF) flanşı. (Staffa orijinal valf yuvası)

F3=SAE 11/4 4 Cıvata (UNC) flanşları

FM3=SAE 11/4" 4 Cıvata (Metrik) flanşlar

S04 (1)=6 Cıvata (UNF) flanşları. (Staffa orijinal valf yuvası)

HMB125/150/200 + Ağır Hizmet Varyantlarının Ayrıntıları yukarıdaki gibidir ve ayrıca aşağıdakiler:

F4=SAE 11/4" 4 Cıvata (UNC) flanşlar

FM4=SAE 11/2" 4 Cıvata (Metrik) flanşlar

HMB270/325 + Ağır Hizmet Çeşitleri

F4=SAE 11/2" 4 Cıvata (UNC) flanşlar

FM4=SAE 11/2" 4 Cıvata (Metrik) flanşlar

S04 (1)=6 Cıvata (UNF) flanşları. (Staffa orijinal valf yuvası)

HMHDB400

Boş=Kombine 6-Cıvata flanşı ve 4 Cıvata SAE bağlantısı

Bağlantı noktaları "B" ve "C" 6-Cıvata UNF flanşı

Bağlantı noktaları "A" ve "C" SAE, 2" 4-Cıvata UNF flanşları
